Calibração fictícia de peso Cartesykj para testador de suspensão

Manikin de peso Cartesykj para calibração do ensaio de suspensão

Visão geral do produto

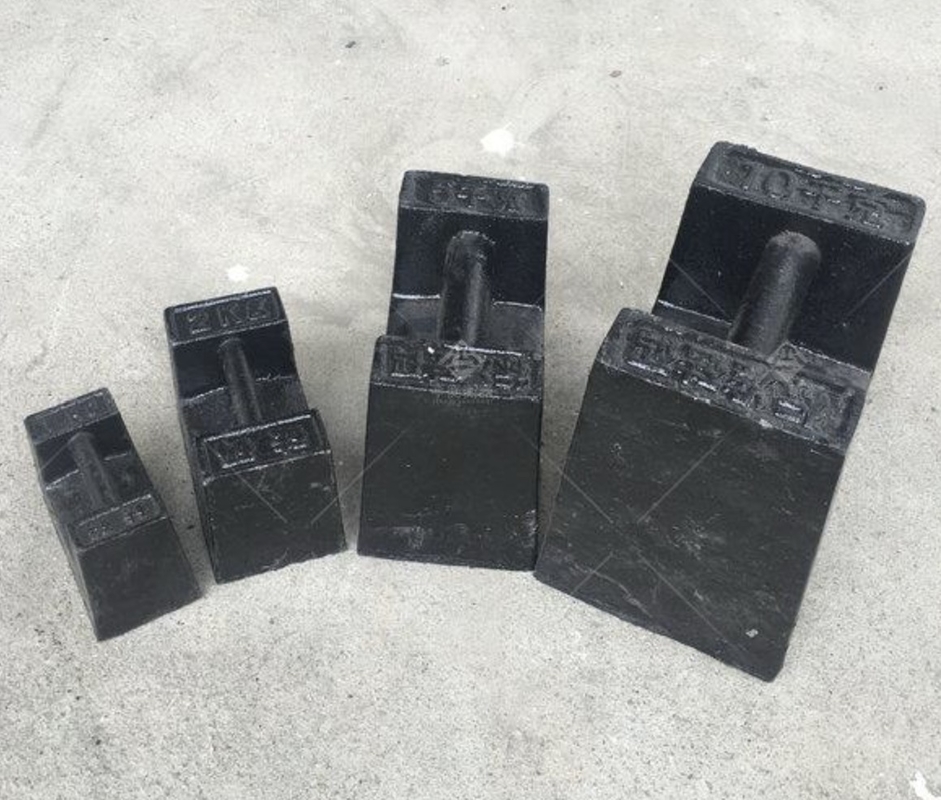

O manequim de peso é um dispositivo de carga padrão especialmente concebido para calibrar os testes de desempenho da suspensão.É tipicamente feito de blocos metálicos de alta densidade com peso preciso e estrutura estável. This device simulates the actual vehicle weight distribution and provides a standardized vertical load when calibrating suspension testing systems (such as shock absorber testers or dynamic loading platforms).

Características principais do manequim de peso Cartesykj:

Alta precisão (erro típico < ± 1%)

Tratamento de superfícies resistentes à corrosão

Configuração modular para simulações de diferentes cargas no eixo (por exemplo, blocos de 100 kg, 200 kg, 250 kg)

Equipado com agarraduras de manuseio e ranhuras de posicionamento para segurança e eficiência

Como usar

1. Preparação

Certificar-se de que o provador de suspensão está no seu estado zero inicial e de que o modo de calibração está pronto.

Limpar a área de ensaio de detritos para assegurar um movimento suave da plataforma de ensaio.

2Instale o manequim de peso.

De acordo com a configuração de carga do eixo do veículo simulada (por exemplo, eixo dianteiro de 600 kg, eixo traseiro de 400 kg),Colocar o número correspondente de blocos de peso uniformemente na área designada da plataforma de ensaio.

Certifique-se de que os manequins estão simetricamente posicionados para evitar a carga deslocada.

3Comece o teste.

Lançar o programa de ensaio de suspensão para simular a resposta de carga do veículo.

Registre as leituras do sistema, tais como a força vertical, a resposta de deslocamento ou o coeficiente de amortecimento.

4. Comparar e Calibrar

Comparar a saída do sistema com o peso aplicado real para determinar se existe qualquer desvio.

Se o desvio exceder a tolerância permitida, ajustar a escala do software, os parâmetros de calibração do sensor ou as definições de controlo.

Por que é necessário calibrar

1. Garantir a exactidão e a fiabilidade dos dados

Os ensaios de desempenho da suspensão são essenciais para avaliar o conforto e a segurança do veículo.Os sistemas não calibrados podem conduzir a julgamentos incorretos sobre a saúde da suspensão e afetar os resultados finais da inspecção..

2- Cumprir as normas nacionais ou industriais

As normas como a China's GB/T 21291 exigem que os equipamentos de ensaio de suspensão tenham um mecanismo de calibração verificado, com margens de erro aceitáveis (normalmente dentro de ±2%).

3Detecta a deriva do sensor, a não linearidade e o atraso de resposta.

A carga com um manequim de peso permite aos utilizadores verificar se a saída do sensor corresponde linearmente à carga real e ajuda a verificar a estabilidade e a repetibilidade do sensor.

4Preparar os relatórios de certificação ou inspecção

Durante a inspecção anual, as auditorias governamentais ou a aceitação do cliente, a calibração do manequim de peso fornece provas documentadas da precisão do sistema, aumentando a confiança do cliente e a credibilidade do produto.

Kit de calibração recomendado

1 × Conjunto de manequins de peso padrão (por exemplo, blocos modulares de 100 kg, 200 kg)

1 × Pad de posicionamento para o alinhamento da plataforma

1 × Manual do procedimento de calibração

1 × Ficha de registo de calibração (formato Excel ou em papel)

Opcional: 1 × Balança digital de alta precisão (para verificação do peso)
