Instrumento de calibração para todos os tipos de provadores de travões

Resumo do produto:Instruções para o teste de travões de rolos e para a calibração da carga no eixo...
Este dispositivo de calibração é um sistema de calibração universal concebido para verificar a precisão e o desempenho de vários tipos de equipamento de ensaio de travões, incluindo rolos, placas,e testadores de travões de desaceleração (na estrada).
Ao simular as forças e cargas de travagem conhecidas, assegura-se que os sensores, as unidades electrónicas e o software do sistema de ensaio produzem resultados de medição fiáveis e rastreáveis.
O sistema de calibração normalmente inclui um mecanismo de carga mecânica, sensores de força, conjuntos de pesos padrão e ferramentas de alinhamento.

Os equipamentos aplicáveis incluem:

• Testador de travões de rolos

• Teste de travagem de placa

• Teste de desaceleração / travagem rodoviária

Características principais:

• Compatível com vários tipos de testadores de travões (rolhamento, placa, desaceleração)

• Utiliza carga mecânica ou hidráulica para simular forças de travagem reais

• Equipados com sensores de força de alta precisão ou medidores de binário (precisão ≤ ± 1%)

• Estrutura de montagem ajustável para fácil alinhamento e adaptação a diferentes equipamentos

• Certificado de calibração rastreável facultativo certificado por uma instituição metrológica

Instruções de utilização:

1. Fase de preparação

   • Certificar-se de que o provador de travões está limpo, funciona corretamente e está definido no modo de calibração ou manutenção

   • Instalar sinais de aviso ou barreiras para evitar operações não intencionais durante a calibração

2. Instalar o Dispositivo de Calibração

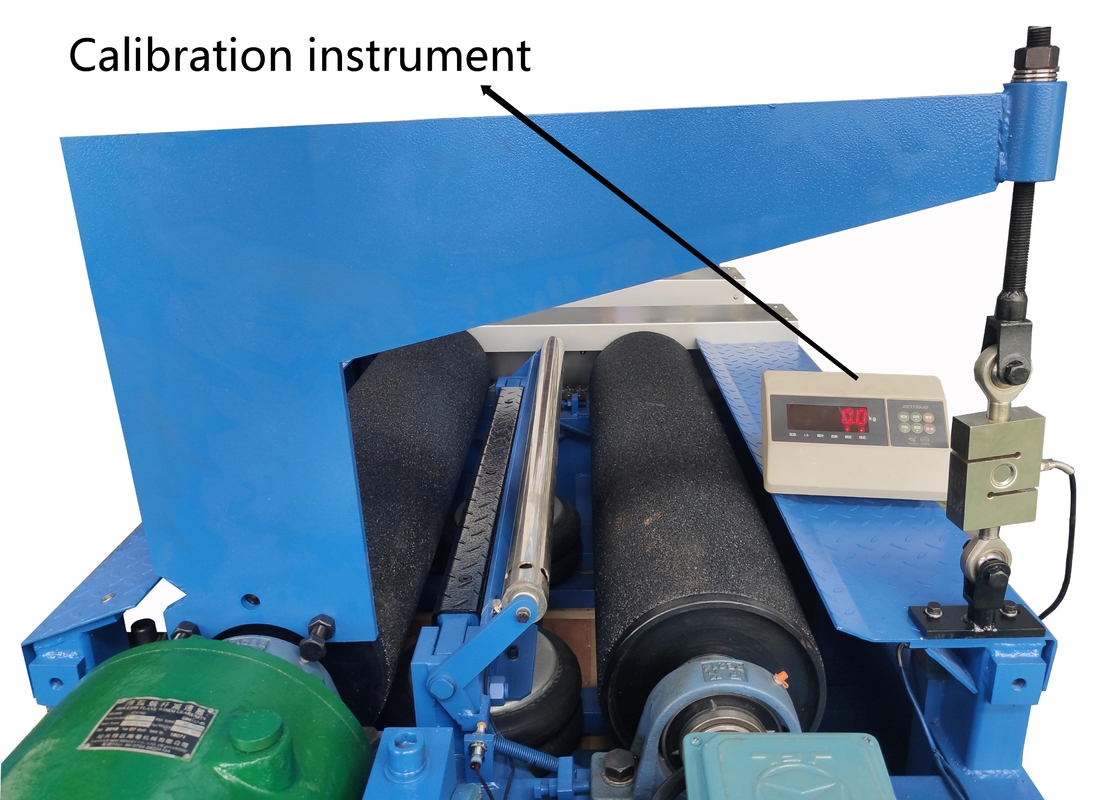

   • Testador de travões de rolos:Fixar a barra de calibração ou o braço de binário no eixo do rolo

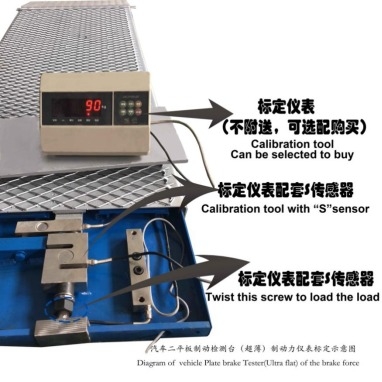

   • Teste de travagem da placa:Colocar o sensor de força ou os pesos padrão na placa de ensaio

   • Teste de travagem de desaceleração:Aplicar força de travagem de referência utilizando um dispositivo de simulação dinâmica

3. Aplicar a carga conhecida ou a força de travagem

   • Usar o dispositivo de calibração para aplicar uma carga ou um binário conhecidos ao sistema de ensaio (por exemplo, 1000 N ou 2000 Nm)

   • Registar as leituras do sistema de ensaio e compará-las com os valores efetivamente aplicados pelo dispositivo de calibração

4. Comparação e Ajuste

   • Calcular desvio ou erro

   • Se o desvio exceder a tolerância admissível (por exemplo, ±3%), ajustar os parâmetros internos do verificador (tais como escalagem por software ou deslocamento do sensor)

   • Repetir o ensaio até que os valores medidos correspondam aos valores de referência

Por que é necessária a calibração?

1. Garantir a exatidão dos resultados dos ensaios de travagem

   • A precisão dos ensaios de travagem afeta directamente a segurança do veículo.

2. Cumprir as normas legais e técnicas

   • As normas nacionais e internacionais (por exemplo, GB21861, ISO 21069, EU 2014/45) exigem uma calibração regular dos testadores de travões para garantir inspeções válidas do veículo.

3. Identificar a deriva do sensor ou o desgaste mecânico

   • Os sensores e as estruturas mecânicas podem mudar ao longo do tempo. A calibração regular ajuda a detectar e corrigir rapidamente erros para evitar potenciais riscos.

4. Fornecer registos de ensaios rastreáveis e auditáveis

   • Para os centros de inspecção e as instalações comerciais de reparação, os registos completos de calibração servem como prova da fiabilidade e conformidade dos equipamentos, cumprindo os requisitos de auditoria e certificação.

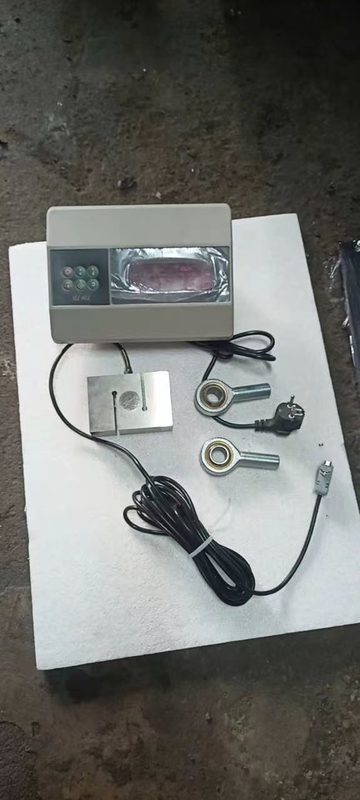

Configuração recomendada do kit de calibração:

• 1 × Dispositivo de calibração do verificador de travagem universal

• 1 × Sensor de força/torque de alta precisão (faixa: 0 5000 N ou 0 5000 Nm)

• 1 × Conjunto de peso padrão (para simulação de carga)

• 1 × Kit de ferramentas de montagem e alinhamento

• 1 × Registo de calibração (em formato electrónico ou em papel)

• Opcional: 1 × Certificado de calibração rastreável (certificado por uma agência de metrologia de terceiros)
