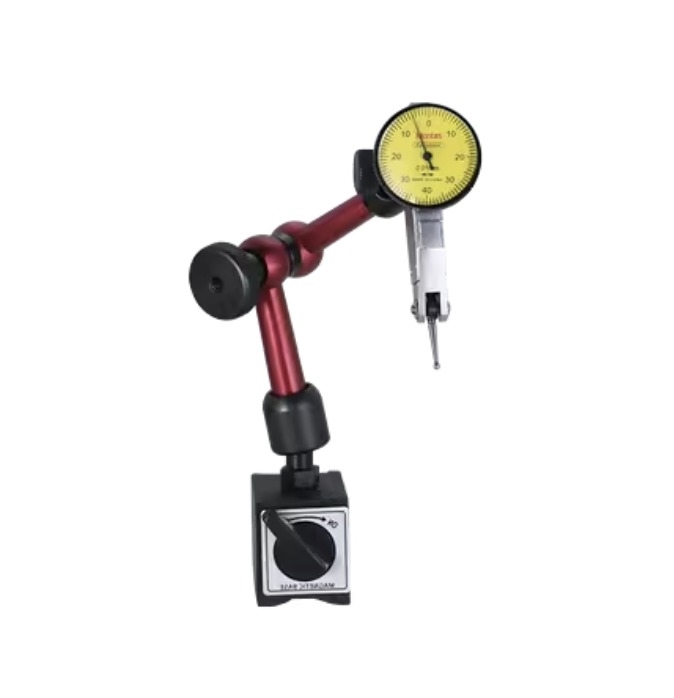

Indicador de Mostrador de Precisão para Calibração de Testador de Desvio Lateral

Indicador de mostrador para calibração de testador de derrapagem lateral

Visão Geral do Produto
Um indicador de mostrador é uma ferramenta mecânica de medição de deslocamento de alta precisão, comumente usada para a calibração de testadores de derrapagem lateral. Ele mede o ligeiro deslocamento lateral da placa de derrapagem sob condições de carga estática, permitindo que os usuários avaliem se o testador possui erros de deslocamento e verifiquem a precisão das saídas do sensor. É tipicamente usado em combinação com placas de calibração padrão, plataformas de calibração ou dispositivos deslizantes.

Por que a calibração é necessária
Assegurar a precisão dos testes
Os testadores de derrapagem lateral são usados para avaliar o estado de alinhamento das rodas dianteiras de um veículo (por exemplo, ângulo de convergência ou cambagem). Resultados de testes imprecisos podem levar a julgamentos errados sobre o desempenho da direção de um veículo, afetando a segurança e a conformidade.

Cumprir os padrões regulatórios e de qualidade
De acordo com os padrões nacionais para inspeções de veículos (por exemplo, GB21861 na China), os testadores de derrapagem lateral devem ser calibrados periodicamente para garantir que os valores de derrapagem medidos estejam dentro da faixa de erro aceitável (tipicamente ±1 m/km ou ±0,5 m/km).

Verificar a linearidade e estabilidade do sensor
Ao comparar o deslocamento físico mostrado pelo indicador de mostrador com o valor de derrapagem exibido pelo sistema, os usuários podem determinar se a saída do sensor sofre deriva de ponto zero ou erros de escala.

Como usar
1. Preparação
Limpe a superfície do testador de derrapagem lateral para garantir que a placa deslizante ou trilho se mova livremente.

Instale a placa de derrapagem padrão ou bloco de calibração no mecanismo de rolo do testador.

Monte o indicador de mostrador na borda da plataforma ou em um suporte de calibração, garantindo que a ponta do indicador entre em contato com a lateral da placa deslizante com pré-carga apropriada (tipicamente menos de 0,1 mm).

2. Etapas de calibração
Zerando o mostrador: Ajuste o indicador de mostrador para zero, alinhando a ponta com a placa de calibração sob leve pré-carga.

Deslize a placa: Empurre lentamente a placa de derrapagem para simular o movimento de uma roda de veículo passando sobre o testador (tipicamente ±10 mm de deslocamento).

Registre o deslocamento: Registre simultaneamente o valor de deslocamento mecânico (em mm) mostrado pelo mostrador e o valor de derrapagem (em m/km) exibido no sistema do testador de derrapagem lateral.

Converta e compare: Converta a leitura do mostrador em um valor de derrapagem (m/km) e compare-o com a leitura do sistema para calcular qualquer desvio.

Ajuste se necessário: Se o erro exceder a tolerância permitida, recalibre a saída do sensor, o fator de escala do software ou os parâmetros do módulo de controle.
 Notas
O indicador de mostrador deve ser verificado com um bloco de calibre certificado ou por uma agência de metrologia credenciada antes do uso (precisão típica: 0,01 mm).

A placa de calibração deve se mover suavemente, sem emperrar ou atrito excessivo, para garantir resultados precisos.

A calibração regular é recomendada a cada 6 a 12 meses, e os registros de calibração devem ser devidamente documentados.

Um sensor de deslocamento a laser ou comparador digital também pode ser usado para verificação cruzada, se necessário.

 Conjunto de calibração recomendado
1 × Indicador de mostrador tipo alavanca (faixa de 0–1 mm, resolução de 0,01 mm)

1 × Placa de derrapagem de calibração padrão

1 × Suporte de montagem ou braço de calibração

1 × Folha de registro de calibração (modelo Excel)
